Как правильно выставить давление подпитки и предзаряд расширительного бака в гидравлической системе
В закрытой водяной системе отопления стабильное давление влияет почти на всё: нормальную подачу тепла, срок службы оборудования, отсутствие шума и общее спокойствие в эксплуатации. Ключевых элементов здесь два: редукционный клапан подпитки и мембранный расширительный бак.
С чего начинается нормальная настройка
Редукционный клапан задает давление холодной подпитки. Для типового двухэтажного дома это обычно 12 psi, потому что этого хватает, чтобы поднять воду к верхним приборам и оставить небольшой запас по давлению.
Ориентир здесь физический, а не «магический»: на каждый фут подъема воде нужно примерно 0,433 psi. Если верхний прибор находится примерно на 20 футах выше котла, рабочая точка около 12-14 psi выглядит логично. Для более высоких зданий давление, конечно, нужно выше.
Что бывает, если давление выставлено неправильно
- Если давление слишком низкое, верх системы может недополучать воду, появляется воздух и ухудшается теплоотдача.
- Если давление слишком высокое, при нагреве система быстрее уходит к срабатыванию предохранительного клапана.
- Сброс через предохранительный клапан тянет за собой подпитку свежей водой, а значит — кислород, коррозию и лишний износ.
Поэтому настройка PRV — это не мелочь, а базовая точка устойчивой работы системы.

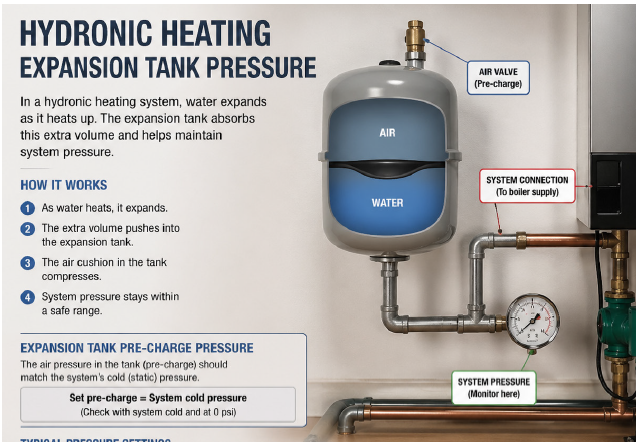

Почему расширительный бак должен быть выставлен в ту же точку
Предзаряд мембранного расширительного бака должен совпадать с давлением холодной подпитки, которое задает PRV. Если система заполняется до 12 psi, то и воздух в баке до подключения должен быть выставлен на те же 12 psi.
Именно в этом случае мембрана стартует из нейтрального положения и бак сразу готов принять увеличившийся объем воды, когда система начнет нагреваться.
Что происходит при ошибке с предзарядом
Если предзаряд слишком низкий, бак раньше времени набирает воду и у него остается меньше объема на реальное расширение. Давление в работе начинает резко расти.
Если предзаряд слишком высокий, вода плохо заходит в бак, и система начинает вести себя так, как будто расширительного бака почти нет. Итог — скачки давления, шум и ненужная нагрузка на компоненты.
Как делать настройку правильно
Предзаряд бака нужно проверять только при нулевом давлении со стороны системы. То есть бак сначала изолируют или сбрасывают давление в системе до нуля, затем обычным манометром проверяют воздух на клапане Шредера и выставляют нужное значение.
После этого бак возвращают в работу, а систему снова подпитывают до расчетного холодного давления.
Как выглядит нормальная работа после настройки
Когда PRV и расширительный бак настроены правильно, холодная система стоит на стабильной базовой точке, а при нагреве давление растет плавно и без рывков. Расширительный бак спокойно принимает дополнительный объем воды, а предохранительный клапан не вмешивается без причины.
Это как раз тот случай, когда простая и аккуратная настройка заранее снимает много типовых проблем в гидравлике: шум, завоздушивание, сбросы давления и повторные сервисные вызовы.
