Практический пример: Почему владелец офисного здания выбрал унитарный комплектный RTU

Клиент первоначально запросил, чтобы новое офисное здание в более прохладном климате (климатическая зона 4А) было кондиционировано с использованием сплит-систем, в соответствии с их подходом в предыдущем проекте. Однако после рассмотрения сравнительных 3D-моделей и объяснения применимых требований норм клиент был убежден, что решение с использованием блочной установки на крыше (RTU) обеспечит более эффективную конструкцию для его нужд.

Международный кодекс энергосбережения (IECC) 2024 года требует наличия воздушного или водяного экономайзера для некоторых систем охлаждения. Экономайзеры необходимы для систем охлажденной воды с общей холодопроизводительностью, указанной в IECC, для отдельных вентиляторных систем с холодопроизводительностью не менее 54 000 британских тепловых единиц в час (БТЕХ) в зданиях, не входящих в группу R. Они также необходимы для отдельных систем вентиляторов с холодопроизводительностью не менее 270 000 БТЕ в зданиях, не входящих в группу R.

Допускаются некоторые исключения из установки экономайзера, связанные с климатической зоной, увлажнением и временем работы, в том числе супермаркеты с открытыми холодильными шкафами, высокоэффективным оборудованием и системами рекуперации тепла. Эти требования кодекса направлены на повышение энергоэффективности за счет использования благоприятных условий наружного воздуха для компенсации механических нагрузок на охлаждение, тем самым снижая общее потребление энергии и получая дополнительное преимущество в виде снижения эксплуатационных расходов.

На рисунке 4 показан модульный RTU с приточным и возвратным воздуховодами, проходящим через конструкцию крыши в здание. Для работы экономайзера не требуется никакого дополнительного оборудования; необходимы только экономайзер, встроенный в агрегат, и соответствующие элементы управления (которые обычно включают датчики наружной температуры и влажности). Упакованная 20-тонная установка имеет поток воздуха 8000 кубических футов в минуту (кубических футов в минуту). Диаметр приточного воздуховода составляет 30–30 дюймов, а обратного – 32–32 дюйма. Такая конфигурация упрощает установку и сводит к минимуму необходимость координации между специалистами, что делает ее практичным решением для многих коммерческих применений, при условии, что конструкция крыши может выдерживать оборудование.

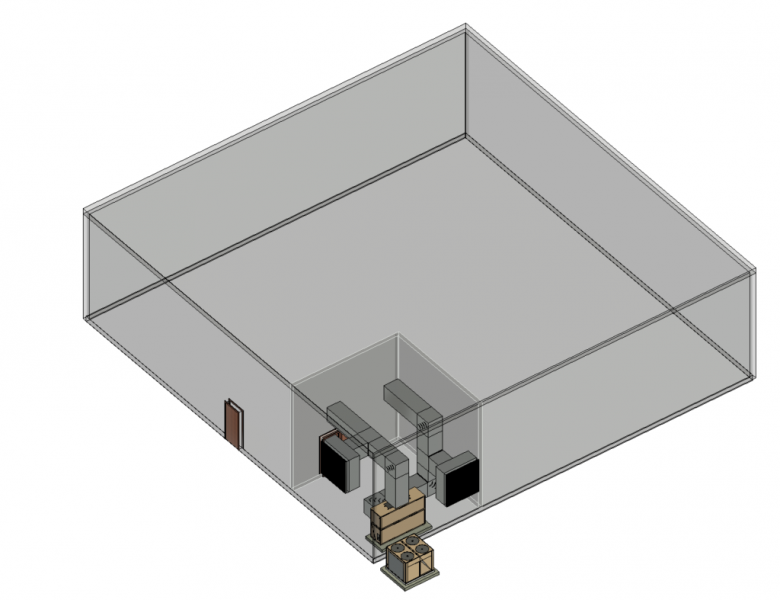

Рисунок 5: Здание с сплит-системой. С разрешения: CDM Смит

На рисунке 5 показан пример сплит-системы с приточными и обратными воздуховодами здания. Для работы экономайзера необходимо дополнительное оборудование. Приточная жалюзи соединена с наружным воздуховодом, который подсоединяется к приточному воздуховоду приточно-вытяжной установки. Вытяжная решетка соединена с вытяжным воздуховодом, который подключается к обратке приточно-вытяжной установки.

Также необходимы компоненты для элементов управления; они могут включать в себя заслонки, контроллеры, датчик наружной температуры и датчик влажности. 20-тонная сплит-система оснащена системой обработки воздуха производительностью 8000 куб. футов в минуту. Диаметр приточного воздуховода составляет 30–30 дюймов, а обратного – 32–32 дюйма. Каждая жалюзи имеет длину 6 футов 6 футов. Эта дополнительная сложность увеличивает как первоначальные затраты, так и усилия по координации из-за интеграции более сложных элементов управления и обеспечения правильной последовательности работы экономайзера.

Эта конфигурация сплит-системы требует большого технического помещения для размещения всех воздуховодов и компонентов управления. Вид изнутри представлен на рисунке 6. Пространственное воздействие также может повлиять на архитектурное планирование и уменьшить полезную площадь, что особенно важно для объектов с ограниченным пространством или объектов, которые сдают помещения в аренду арендаторам. Уменьшение полезной площади приведет к снижению прибыли.

Если требуется экономайзер, унитарная блочная система является более логичным выбором, чем сплит-система, из-за пространственных требований для притока и вытяжки воздуха, дополнительных проходов в здание и дополнительных компонентов управления. Кроме того, комплексные системы часто обеспечивают более оптимизированный процесс ввода в эксплуатацию и снижение сложности обслуживания, что еще больше подтверждает их пригодность для проектов, где пространство, стоимость и простота являются ключевыми факторами проектирования.

Популярность пакетированных RTU при проектировании коммерческих и промышленных зданий продолжает расти благодаря их гибкости и возможности настройки, простоте обслуживания и экономической эффективности. Автономный аспект RTU упрощает установку, уменьшает требуемую площадь и упрощает управление.

Рис. 6. Увеличенное механическое помещение с вентиляционной установкой. С разрешения: CDM Смит

По мере развития технологий комплектные крышные системы превратились из базовых систем с постоянным объемом в системы, которые могут удовлетворить сложные требования к теплу и вентиляции. Благодаря постоянному повышению эффективности, интеграции средств управления и электрификации комплексные системы на крыше остаются одной из наиболее популярных систем отопления, вентиляции и кондиционирования воздуха в коммерческих и промышленных зданиях.
